泵站远程监控联网解决方案
发布日期：2017-11-30 作者：郑州金斗云电子科技有限公司 点击：
泵站远程监控联网解决方案
2017-02-17 10:31:13
一、适用范围
泵站远程监控联网解决方案适用于城市供水系统中加压泵站的远程监控及管理。
泵站管理人员在监控中心即可远程监测泵站水池水位或进站压力、加压泵组工作状态、出站流量、出站压力等；泵站远程监控联网解决方案可远程控制、自动控制加压泵组的启停；光纤通信时，可图像监视站内全景及重要工位，实现泵站无人值守。

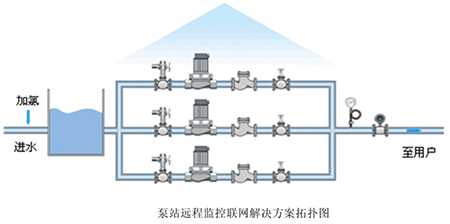

二、系统拓扑图

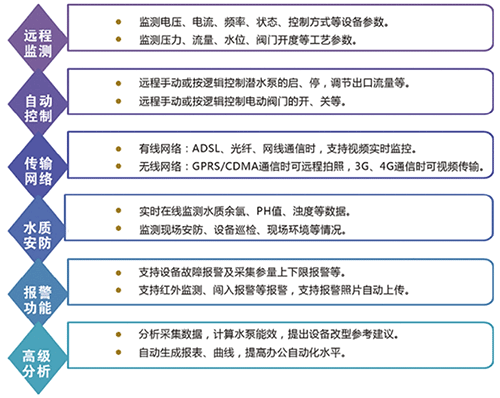

三、系统功能

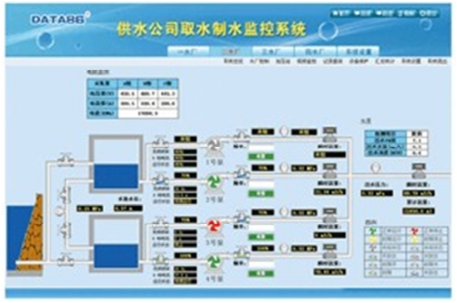

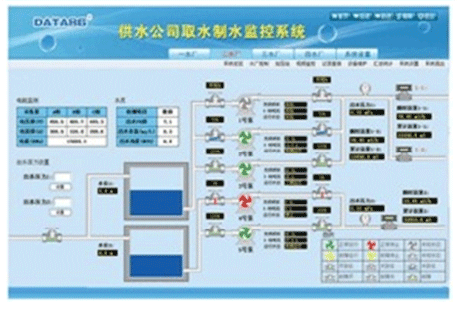

四、软件界面
泵站远程监控联网解决方案—监控设备
一、概述
泵站远程监控联网解决方案设备适用于城市供水系统中取水泵站、水厂加压泵站、中途
加压泵站、小区加压泵站的远程监控及管理。泵站管理人员在监控中心可远程监测现场设备的工作状态和运行参数；可手动控制、自动控制、远程控制加压泵组的启停；可图像监视站内全景或重要工位。

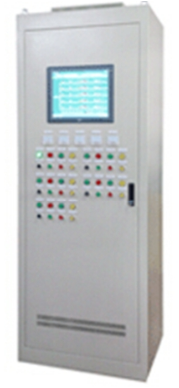

泵站远程监控联网解决方案 — 监控设备 DATA-9201
二、产品特点
1、功能强大：可同时实现数据监测、逻辑控制和视频监控功能。
2、专业化设计：专为供水泵站监控研发，无需用户二次编程。
3、兼容性强：兼容各种类型变送器、仪表、水泵、阀门等设备。
4、维护方便：内部采用模块化设计，每台泵独立控制，便于维护；可远程设置工作参数、
升级设备程序。
5、接入灵活：监控数据可接入平升配套的监控软件，也可接入组态软件或用户自行开发
的监控软件。
三、产品功能
采集功能：采集取水点或蓄水池水位、泵站出水压力和流量；采集加压泵组的启停状态、保护状态以及电压、电流、电能等电参数；采集供电设备状态、泵站安防报警状态；光纤通信时，支持采集实时视频图像。
存储功能：循环存储现场监控信息，以备查询。
人机界面：工业平板电脑实时显示监测数据和相关设备运行状态，支持触摸操作。
控制功能：支持手动控制、自动控制、远程控制加压泵组的启停；控制模式可切换。
通信功能：支持 GPRS、光纤、以太网等通信方式。
报警功能：电流过大、水位越限、控制柜保护、配电故障、闲人进入等状况发生时，立即上报告警信息。

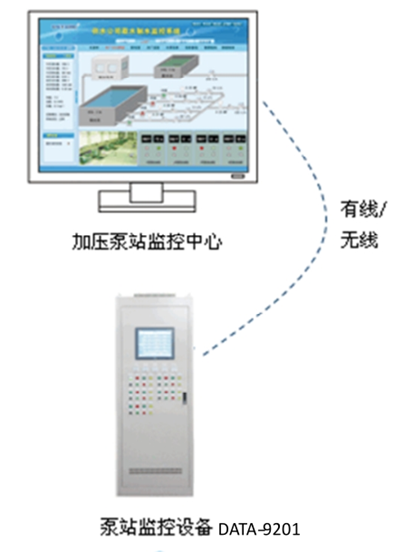

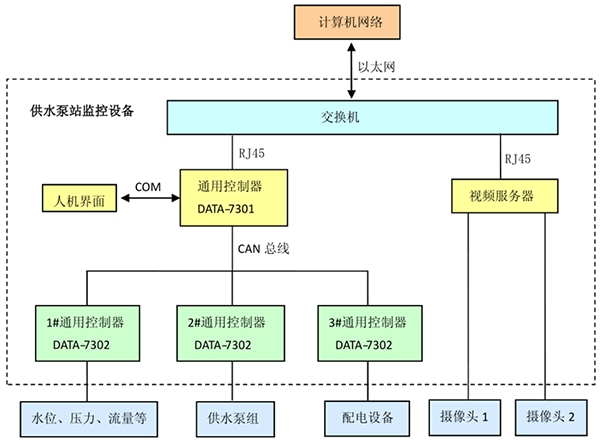

四、工作原理示意图（以光纤通信为例）：

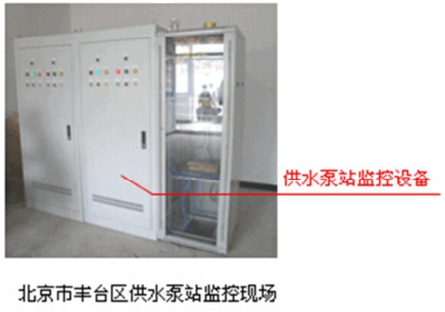

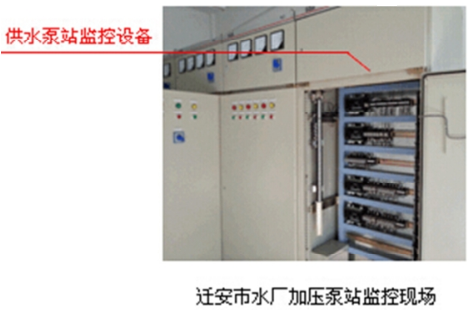

五、现场安装图片
