泵站自动化监控系统建设模型

发布日期:2017-11-30 作者:郑州金斗云电子科技有限公司 点击:

泵站自动化监控系统建设模型

2015-06-29 10:55:21

一、泵站自动化监控系统结构

泵站监控系统按站级计算机监控系统功能要求设计,结合上级调度中心的自动化监控系统,本站最终形成遥信、遥测、遥控、遥视“四遥”水平,达到少人值守运行方式的基本技术条件。

1.泵站计算机监控系统由主控级(后台)和现地控制级两级组成。采用分布、开放式网络系统。负责各类数据的采集、分析、处理、命令的发布、数据库的建立及管理、并提供用户各类人机界面、数据报表。采用工业控制计算机,以WINDOWS为操作系统平台。

2.泵站监控级由计算机网络连接的监控系统主机和其它智能终端设备构成,提供站内运行的人机联系界面,实现管理、控制现地层设备等功能,并可与调度中心通信。

3.泵站监控层与现地层通过交换机连接。装设的现地级LCU现地监控单元具有独立运行能力,有适当的数据处理、逻辑判断、安全监测等功能。

智能灌溉系统

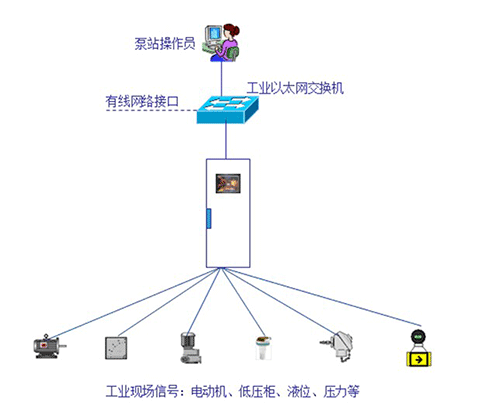

泵站系统网络拓扑图

二、泵站系统实现功能

1.现地及远程计算机监控,实现机组的连锁开停控制、状态监控。

2.各水泵机组的温度监测。

3.各水泵出水管道压力监测,每台水泵出口安装压力传感器。

4.泵站前、后水位测量。

5.集水井排污泵测控。

6.流量的监测。

7.设备的视频监控。

8.数据接入骨干通讯网,并解决其调度通讯问题。
