一、构成

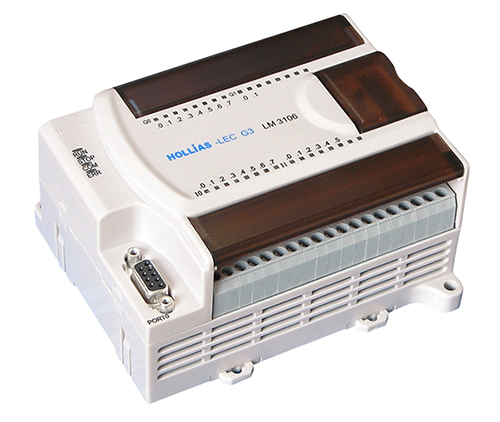

自动化监控系统的主要单元是PLC。PLC由CPU模块,电源模块、数字输出模块、模拟输入和模拟输出模块和中间传输模块组成。

现场由独立的输入模块从现场的传感器采集闸门状态信息,目前的基本控制逻辑是由输出模块和转换装置来驱动PLC发出的闸门开启信号。在多级逻辑部件的控制下,控制电路有多重保护。

现场显示器包括:直接用于接受信号的控制器,各种类型的实时传输设备。位置参数,状态信号和监测闸门的数字信号传输到PLC用来监控闸门,闸门开度仪采集闸门的开度信号,并且将输出信号发送给PLC,以此来控制闸门的开度。

农业智能灌溉

二、在泵站远程监控中的应用

泵站是我国重要的水利部分,为了合理开发、利用、节约水资源,防止水涝灾害,实现资源的可持续利用和传统向现代化的转变,泵站及泵站自动化监控系统的建设至关重要。

典型的泵站监控系统采用冗余配置的大型PLC对全组泵站、电气系统进行有效的监控和控制。对系统过程的工艺参数、电气参数和设备运行状态进行检测、控制、联锁、报警以及报表打印,通过使用一系列通讯链,完成整个工艺流程所需要的数据采集、数据通讯、顺序控制、时间控制、回路调节及上位监视及管理作用。
