射频卡机井灌溉收费控制器

产品介绍：

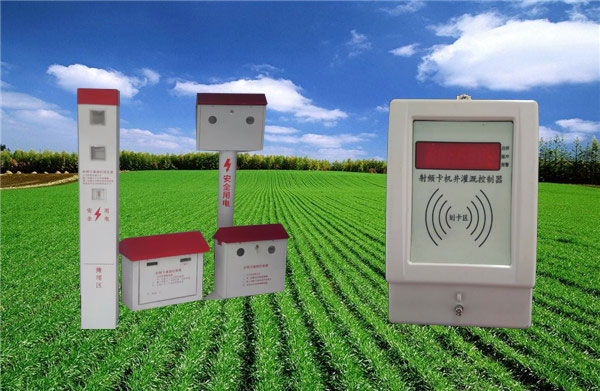

射频卡机井灌溉收费控制器是为农业机井用水用电收费管理设计，可以按电量、水量或时间收费。控制器采用了当今微电脑技术、射频卡技术、自动控制技术和防雷击保护技术，带有数码管显示，采用IC卡收费，一机多卡，卡内余额用完自动停泵，机井收费控制器和电表、交流接触器等安装在一个机箱内，构成机井IC卡收费控制箱，如果需要计量用水量，要在机井的出水口处安装一块远传水表。

机井IC卡收费控制箱和机井收费管理机以及用户卡一起构成了机井灌溉收费管理系统，控制器只认卡不认人，系统成功解决了农村井灌区长期存在的电费、水费计量不准、拖欠及人为浪费严重的现象。

控制器型号

可以选择3种型号的机井收费控制器，分别对应不同的收费方式：

（1）GT001-计电型，按照电量收费，需外接三相三线电子式电能表。

（2）GT002-计水型，按照水量收费，需外接远传水表。

（3）GT003-计时型，按照时间收费，不需电表或水表

控制器的使用

1、机井收费控制器的初始化设置

机井收费控制器在使用前，一定要用设置卡对控制器进行初始化设置，包括设置控制器的村号（即表号）、电表常数（计电型）或每小时电价（计时型）和报警下限。为了使不同村的IC 卡不能相互使用，不同村的控制器的村号（即表号）要设置不同。

2、控制器的使用

控制器在无人使用时（空闲状态），接触器处于断开状态（合闸指示灯灭），水泵不出水，数码管显示‘------’。当用户划卡时，如果剩余电量(或剩余水量、剩余金额)不为0，接触器吸合（合闸指示灯亮），水泵开始供水。如果计量电量，电表每走1度电，控制器内的剩余电量就减1度电；如果计量水量，水表每走1吨水，控制器内的剩余水量就减1吨水；如果计量时间，每用电0.1元，控制器内的剩余金额就减0.1元，当本次用水完成后，用户再次划卡，关闭水泵，同时将控制器内的剩余电量（或剩余水量、剩余金额）存入用户卡内，然后控制器又处于空闲状态，其他用户可以继续使用。在用户浇地过程中，如果剩余量小于或等于控制器内的下限报警值时，下限报警灯亮，提示用户卡内余额不足，需要及时充值；如果剩余电量（或剩余水量、剩余金额）递减到0，将停止供水，数码管显示‘0000’，此时必须再次划该用户卡，才能使控制器回到空闲状态（显示------），其它用户才能继续使用。如果在使用过程中，突然停电，控制器内的数据不会丢失，来电后显示该用户的剩余电量（或剩余水量、剩余金额），注意：此时水泵不供水，必须再次划该用户卡才能使水泵供水，其它用户卡不能使用。

说明：

（1）划卡时应将卡靠近划卡区，不要晃动

（2）在划用户卡时，控制器显示如下卡内数据：

P=剩余量（计电型--单位：度 ； 计水型--单位：吨； 计时型--单位：元）

L=总用量（计电型--单位：度 ； 计水型--单位：吨； 计时型--单位：元）

H=用户号（用户的编号）

b=村号（表号），000~999

C=电表（水表）常数，10~999

控制器特点

1、采用射频卡，通过无线方式读写卡中信息，无任何机械触点，具备防水、防潮、防攻击、数据传递快速可靠的特点。卡内数据可保存10年，可使用10万次。

2、计量准确

计量电量，精确到0.01度 ；计量水量，精确到1吨；计量时间，精确到1秒钟

3、下限报警功能

用户在使用时，如果卡内的剩余电量（或水量、时间）小于设定的下限值，控制器会自动发出报警，提示用户卡内余额不足，需要及时购买。

4、一机多卡，一个控制器可供多个用户卡使用，控制器只认卡不认人。

5、不同村（组）的IC 卡不能相互使用，一个村（组）的卡不能到另一个村（组）使用。

6、完善的电磁兼容性设计和电源电路设计，具有极强的电磁兼容性和极宽的电源工作范围，适合没有零线的现场。

7、控制器具有断电保护功能，用户在使用时，如果突然断电，控制器内的数据不会丢失，来电后用户可以继续使用。

8、具有防雷保护功能，可以确保控制器在雷雨季节安全运行。

9、具有防破坏功能

如果计量电量，在5分钟内检测不到电表脉冲（即电表故障），自动停泵；如果计量水量，检测到水表脉冲线被破坏（短路或断开），自动停泵，防止用户偷水。

10、可以增加通讯功能,计算机通过GPRS无线网络对多眼机井的用水情况进行统一监控管理
