一、系统组成:

渑池崇村联村工程自动化系统由监测控制系统、数据采集及传输系统、远程视频监控系统及中心控制系统四部分组成。

(一)运行监测系统

通过通讯和传输设备与水厂泵站进行通信,接收各检测点的流量、压力、电流等数据信息,采集水厂的管网内的压力、流量等数据信息,显示加压泵的电流、电压、频率及工作状态,记录泵房出水口电磁流量计的流量。

采集过程:把流量、压力、电流等信息通过4-20MA模拟信号传送至分布式采集模块内,模块将模拟信号转换成数字信号,再通过RS485,用有线或无线的形式将模块信号传送至监控中心电脑内,以实时监测管道压力、流量、水泵电流变化情况,同时实时监测水泵的电流、电压、运行状态等信息,如有越限则报警。

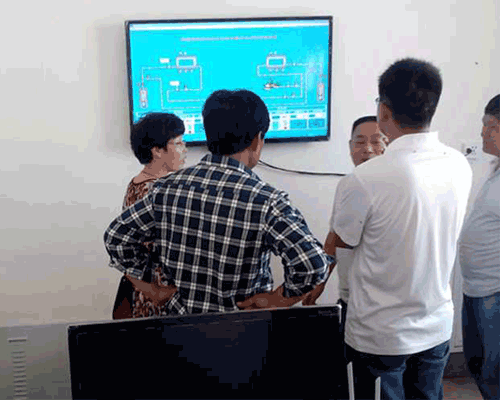

该系统还可提供供水图形界面,如水厂运行模拟实景图等,动态的显示各部分运行情况,实现实时显示水厂各供水环节运行情况,包括:水厂总画面、设备运行状态画面、时实及历史报表画面及报警画面。

(二)阀门控制系统

该系统可以对分水厂阀门进行实时监测和开关,进行无人值守操作,并可以通过互联网无地域限制监测和控制阀门开关。

远端水厂阀门输出状态信号,控制中心根据状态信号判断阀门开关状态,后通过无线数传电台发送开关指令。无线电台通过RS485信号将指令传送至数字量模块,开关阀门。

采集控制过程:采集阀门开关信号,通过IO模块传送到远端电台,远端电台通过RS485把信号传到主控中心电台,再由中心电台把信号传到计算机内,显示到图形界面上。中控中心电脑将开关信号发送到无线电台上面,再传到远端电台和IO模块,控制阀门开关。

(三)数据采集及传输

ADAM4117采集模拟量信号,包括管道流量(4-20MA)、管道压力(4-20MA)、水泵电流(4-20MA)。

ADAM4050采集数字量信号,主要采集阀门开关状态反馈信号(0-5V)。

数据传输近端采用电缆传输RS485信号,远端采用无线数据电台传输RS485信号。

(四)远程视频监控系统

视频监控系统采用无线高清网络摄像机,百万高清摄像头画质远高于传统模拟摄像头。同时利用无线WIFI传输,减少架设线缆成本,及人工施工成本。

无线高清网络摄像机在系统连接互联网后,采用最新的云技术可以在世界各地随时通过手机、电脑及各种手持设备查看水井及水厂运行情况。

(五)中心控制系统

中心控制系统中要汇集所有的采集信号、控制信号和视频信号,同时记录管道流量、压力及水泵电流状态,后将采集信号通过组态软件形成历史曲线和报表显示到计算机上形成图形画面,使人一目了然,方便系统管理。该系统可对视频信号进行存储和转发,将视频存储到控制中心视频服务器上面,并通过网络把视频信号转发到互联网上面,方便实时查看,对水厂饮水安全起到尤为重要的作用。

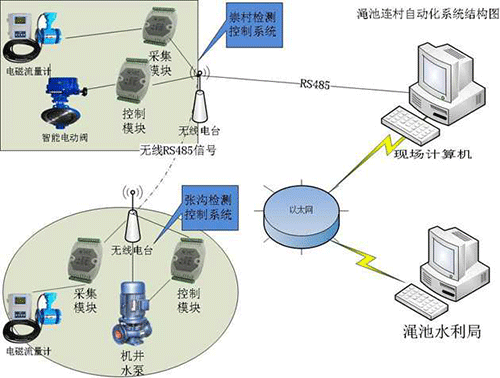

二、系统拓扑结构图
